教你如何快速看懂建筑施工圖紙

點擊數：15982021-03-11　來源: 邯鄲建業工程造價信息文號：





施工圖紙是建筑房屋的依據，是“工程的語言”，它明確規定了要建造一棟什么樣的建筑，并且規定了形狀、尺寸、做法和技術要求。圖紙是建筑的方向，是入行的基礎，一定要仔細、認真、全面的看。

一、建筑施工圖紙主要內容

圖紙目錄、總平面圖、設計及施工說明（總說明）、做法表（建筑構造、裝修）；節點詳圖（節點大詳圖）、平面圖、立面圖、剖面圖、樓梯大樣圖、門窗表（門窗大樣圖）、節能設計專篇。

圖紙目錄：幫助快速找出想要的圖紙頁面編號









總平面布置圖：工程基本概要、建筑工程綜合技術經濟指標一覽表、建筑面積明細表、工程輪廓圖、周邊地貌情況、道路情況、控制點坐標信息等。

設計及施工說明（總說明）：注明該工程的基本概況、設計依據、施工依據、參照標準、選用材料品種規格、施工做法、施工注意事項等。

















做法表（建筑構造、裝修）：明確各部位的具體做法，如：防水、地面、墻面、屋面等；外墻裝飾做法；室內公共部分做法等。





 節點詳圖：各類細部構造（無法用文字說明表達）做法，如：陽臺邊梁，腰線，欄桿大樣，空調板大樣，防水節點，局部造型，二次結構等。明確了構件的具體做法和尺寸、配筋情況。







 平面圖：直觀表示建筑物樓層平面布局、尺寸、建筑面積、各房間功能分區、文字索引標注、門窗位置、樓層標高（局部升降板）等。

識圖中要有清醒的認識，對樓層的變化及結構的變化要做到心中有數。





立面圖：直觀的外立面效果圖，標高尺寸：層高、窗臺高；局部大樣索引標注；外墻標注法；門窗選材柱等。







剖面圖：內部構造、樓梯間標高、梯間隔墻、梯間門窗、節點標注、標高變化、升降板、二次構件等。一般住宅都是梯間位置才有剖面圖。





 樓梯大樣圖：樓梯放大的詳圖，由于在平面圖中不能細致的標出各種尺寸，要單獨放大進行標示：墻厚、扶手厚度、踏步寬高、平臺板標高、中間休息平臺標高、梯間隔墻、門、及各種洞口尺寸標注、送風井、前室面積等。





 門窗表（門窗大樣圖）：統計出的門窗規格型號及數量；門窗選材；門窗詳細尺寸；門窗標高等。



 節能設計專篇：設計的依據、概況、各種計算參數及分析；保溫的范圍等。

二、常用建筑施工圖紙符號

常用建筑材料圖例：

 常用建筑構造圖類：

 給排水工程圖例：

 常用電氣設備文字符號：

 建筑常用構件代號大全：



 專業圖紙代號大全：









三、看圖口訣

1、從上往下看，從左往右看

2、由里往外看，由大往小看，由粗往細看

3、圖樣說明對照看，建施結合看，設備圖紙參照看

4、先看全局性基本圖，后看局部性詳圖

建筑圖紙一定要仔細、認真的看。圖紙出了一點差錯將直接影響施工。

四、復雜的線條、圖例符號

1、復雜的符號含義









 2、尺寸與標高

 3、索引和詳圖符號

 4、引出線





5、圖紙折斷符號





 6、對稱的符號



 7、坡度的符號





8、連接的符號





 9、指北針





五、實戰看圖

建筑施工圖是表示房屋總體布局、建筑外形、內部布置以及細節構造、內外裝修、施工要求等圖樣。

1、總平面圖

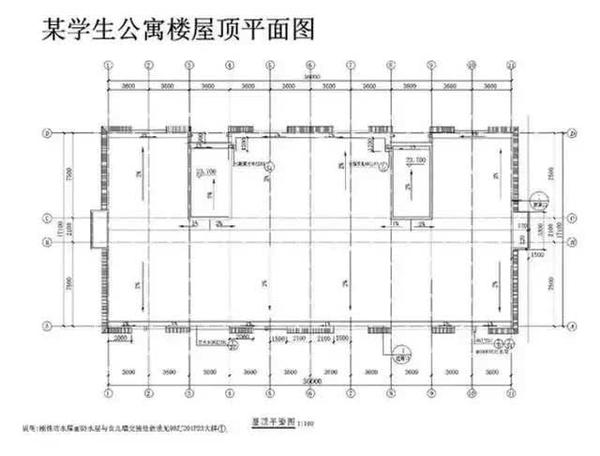

 2、平面圖和常用圖例





















 3、剖面圖









4、詳圖



























































六、電子檔圖紙

現在為了方便，都采用電子檔的建筑圖紙傳輸和閱覽，其中格式就有DWG、DXF、PDF、DWF、JPG等多種格式；版本更是多，高版本在低版本Auto CAD中打不開，可以采用CAD免費轉換器、批量的將Auto CAD圖紙轉換成指定格式、版本。
